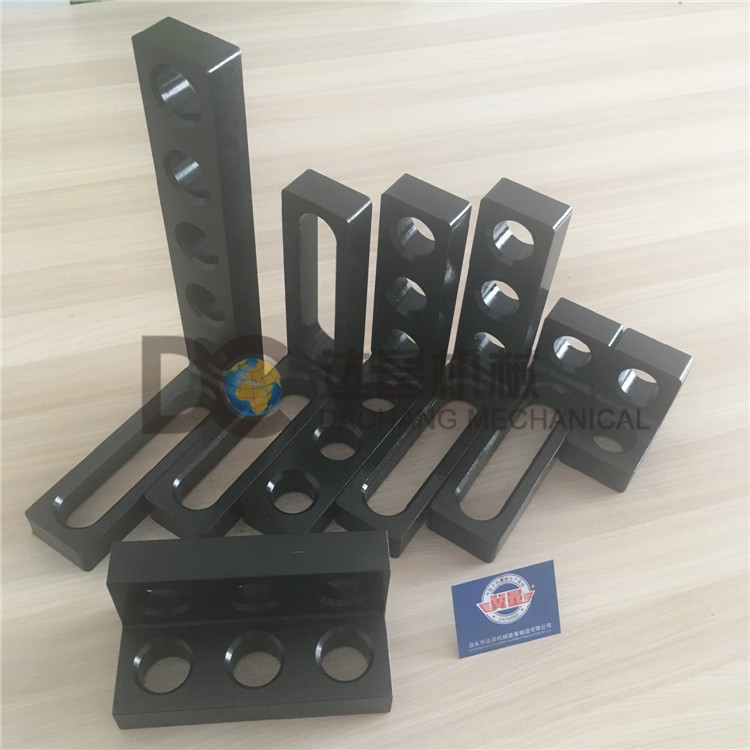

定位角尺

產品詳情

定位角尺(孔/孔)

特性：

1. 根據需定位工件高度選擇不同規格角尺

2. 依托條形孔，可做微調定位件

3. 角尺與角尺的配合定位任意高度與角度

4. 可作為壓緊件支撐使用

5. 可作為90度標準尺使用

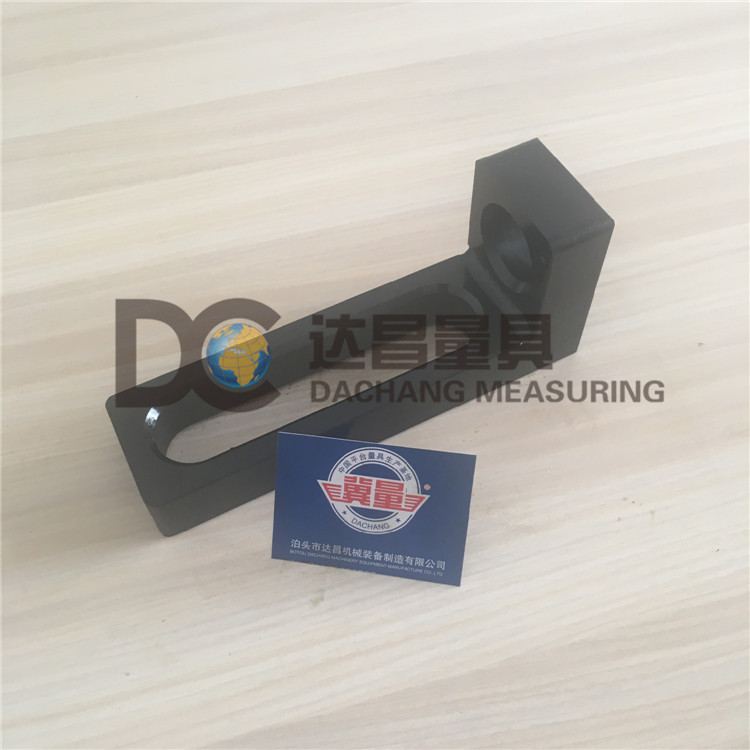

D28系列定位角尺(孔/孔)

L(mm)	W(mm)	H(mm)	編號
75	75	50	DC-D28JC75A01

D28系列定位角尺

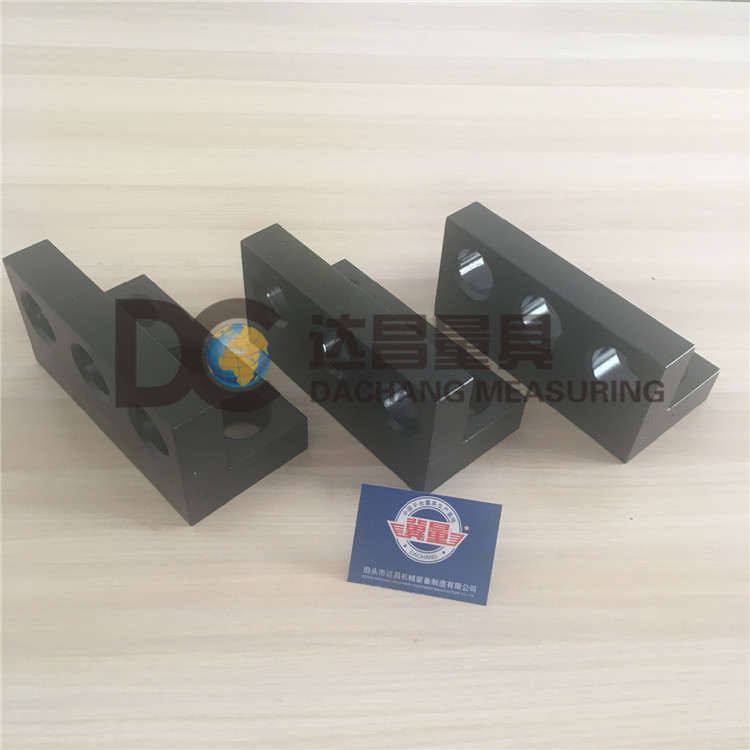

寬座定位角尺（3孔/3孔）

特性：

1. 支撐件固定或與不同件連接需要足夠強度的場合

2. 多用于平臺與基礎的固定

L(mm)	W(mm)	H(mm)	編號
75	75	150	DC-D28JC275B01

D28系列定位角尺

特性：

1. 多種鎖緊定位方式的槽孔結構

2. 標準直角定位，兩側均可使用

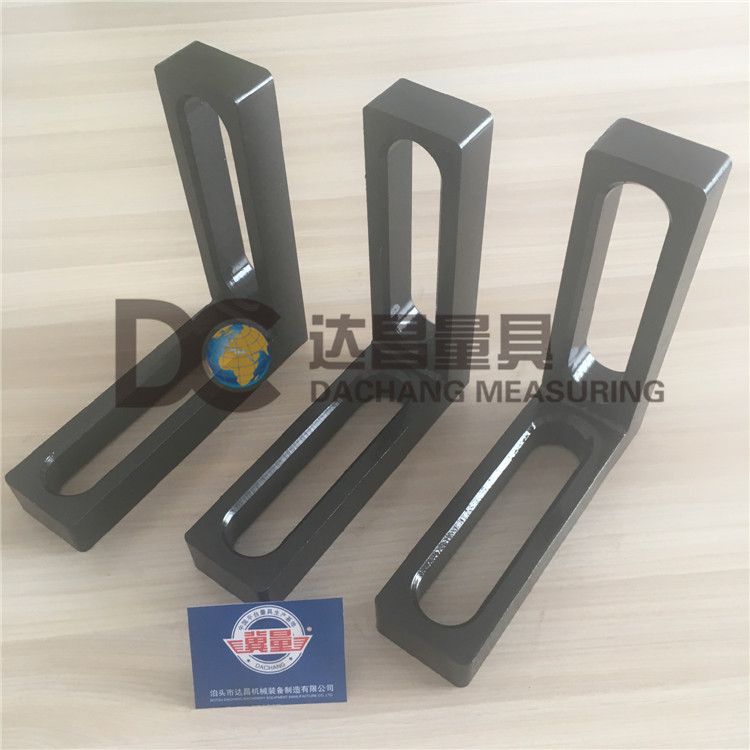

定位角尺（槽/槽）

L(mm)	W(mm)	H(mm)		編號
175	175	50	槽/槽	DC-D28JC175A03

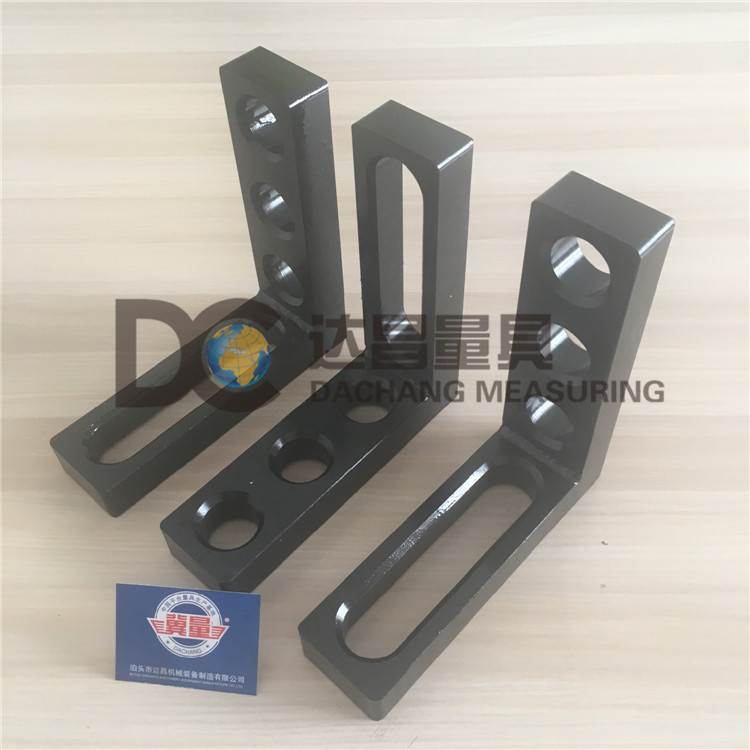

D28系列定位角尺（3孔/1槽）

L(mm)	W(mm)	H(mm)	編號
175	175	50	DC-D28JC175A02

D28系列定位角尺（孔/槽）

L(mm)	W(mm)	H(mm)	編號
175	75	50	DC-D28JC175A01

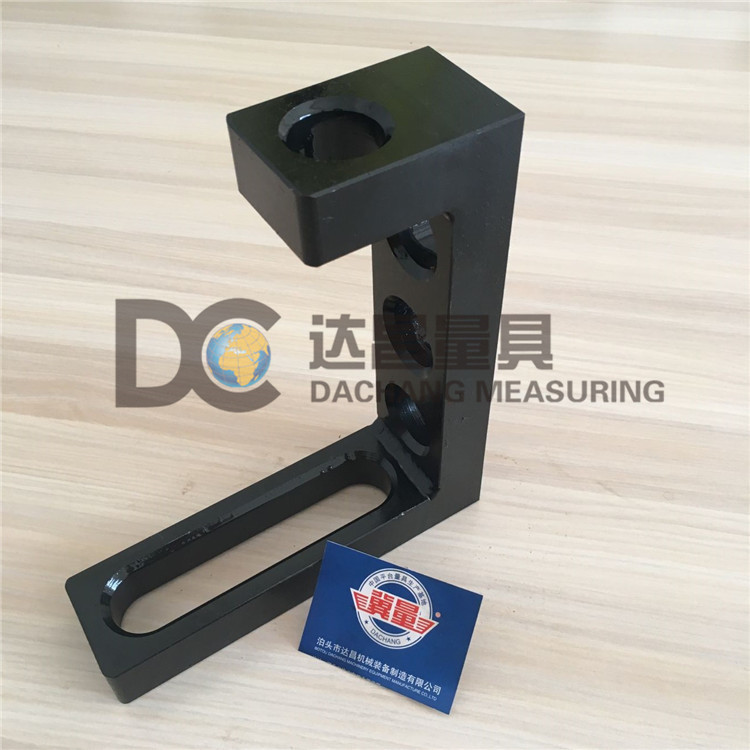

D28系列定位角尺（1孔/3孔/1槽）

L(mm)	W(mm)	H(mm)	編號
200	175	50	DC-D28JC200A01

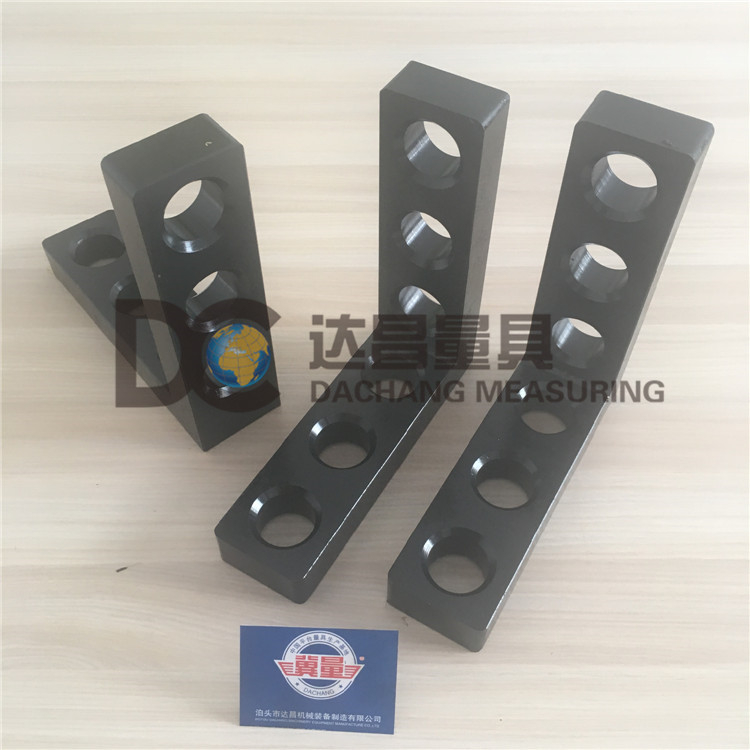

定位角尺（3孔/3孔）

L(mm)	W(mm)	H(mm)		編號
175	175	50	孔/孔	DC-D28JC175A04

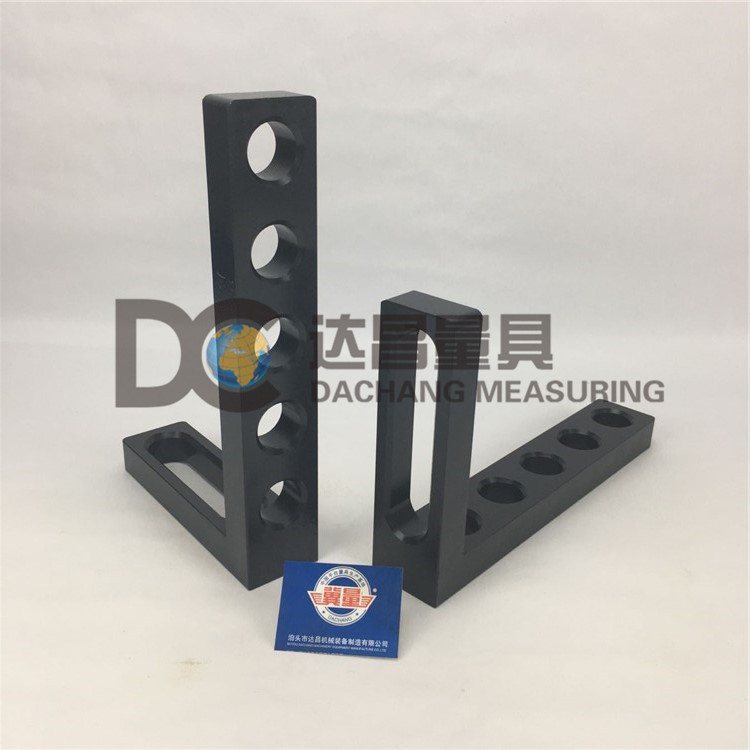

定位角尺（5孔/1槽）

L(mm)	W(mm)	H(mm)	編號
275	175	50	DC-D28JC275A01
